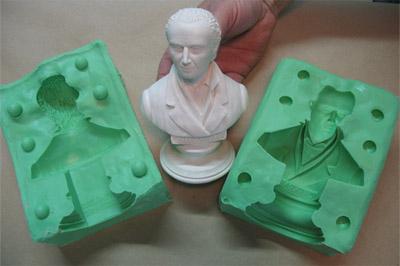

复模硅胶的流动性很好，粘度又低，具有很好的操作性。同时具有不变形、不缩水、耐高温、模具成型后可反复使用等性能。主要用于玩具礼品行业，工艺礼品行业，家具装饰装潢行业，人物复制，建筑装饰装潢行业等多种行业的产品复制及模具制作。
虽然复模硅胶有很多优点，如果使用不当，在
硅胶复模应用时，仍然可能有很多问题出现。以下就列举了复模硅胶应用时几个常见的问题进行阐述分析。沃优达为你解决复模硅胶应用时常见的六大问题：
铝模，
小批量模具，
黑科技，
深圳快速铝模，
硅胶复模深圳，
一、翻模次数少
在制作模具过程中添加了太多的硅油，硅油破坏了硅胶的分子量，所以模具会出现翻模次数少不耐用等现象。如果说做小件产品花纹比较复杂的产品，用硬度大的硅胶来开模，就会出现翻模次数少的现象，因为硅胶过硬的时间会很脆，容易折断。相反，如果做大件产品而用硬度小的硅胶来做模具，那结果同样会是不如人意的。因为硅胶太软，它的拉力和撕裂强度会降低，做出来的模具会变形，所以翻模次数就会降低。模具胶本身质量都很好，硅胶没有好坏之分，只有适合与不适合。我们要采用适合产品硬度大小的硅胶来制作模具就不会出现这种状况了。
二、出现烧模现象
因为不饱和树脂和树脂产品加了过氧化物的固化剂以后，遇树脂反应会产生大量的热量，一般树脂固化时间为３分钟，所以３分钟后要尽快脱模，才能够防止硅胶模具不会产生烧模的现象。
三、出现表干里不干现象
模具硅胶是属于缩合型硅胶，它是靠吸收空气中的水份而固化的，硅胶在制做的过程当中，把水份蒸干了，而没有调入适量的水份，就会出现此现象。解决方案：这个现象不属于产品质量问题，而是因为没有控制水份，提升硅胶的储存期，保质期长久才会出现些现象，只要在使用硅胶的时候，适量添加0.05%水份，搅拌均匀就可以解决些状况了。
四、出现拉力差现象
因为客户在制作模具的过程中，为了减小硅胶的粘度，使硅胶容易操作而在硅胶中大量的添加了硅油，这样就会使硅胶变得很软，产生不耐拉，撕裂强度降低，拉力变差的现象，从而造成模具不耐用，使用寿命短，翻模次数少等现象。
模具硅胶本身是不会冒油的，出现冒油就是因为在操作过程中添加了复合型硅油（硅油与白矿油的复配体），因为白矿油是石油化工产品，不是硅油。
五、模具不耐酸碱，不耐老化
在制作硅胶模具的过程中，我们建议客户最好不加任何硅油，如果需要的话，硅油添加量最多不要超过5％-10％。因为硅油的添加量过多会破坏硅胶的分子量，所以做出来的模具会产生不耐酸碱，不耐老化的现象。
六、模具表面出现痕迹、条纹、不光滑等现象
出现这种现象是要复制的产品或模型没有进行打磨或抛光的缘故。因为实际上模型或产品本身是不够光滑或完美，所以要复制的产品或模型如果没有经过打磨或抛光，再好的硅胶做的模具也会不美观、不够光滑。还有一种情况就是，在打脱模剂的时候，没有涂刷均匀也会造成模具不光滑。
