数控加工常用的七种对刀方法

Release time:2018-08-22
在数控加工中,对刀是通过刀具或对刀工具确定工件坐标系与机床坐标系之间的空间位置关系,并将对刀数据输入到相应的存储位置。它是数控加工中最重要的操作内容,其准确性将直接影响零件的加工精度。
对刀的基本方法有试切法、对刀仪对刀和自动对刀等。本文以数控铣床为例,介绍几种常用的对刀方法。数控加工常用的七种对刀方法, 深圳机加工, 东莞机加工, 铝机工, 抄数, 深圳零件加工,手板模具



1.试切对刀法
这种方法简单方便,但会在工件表面留下切削痕迹,且对刀精度较低。以对刀点(此处与工件坐标系原点重合)在工件表面中心位置为例采用双边对刀方式。

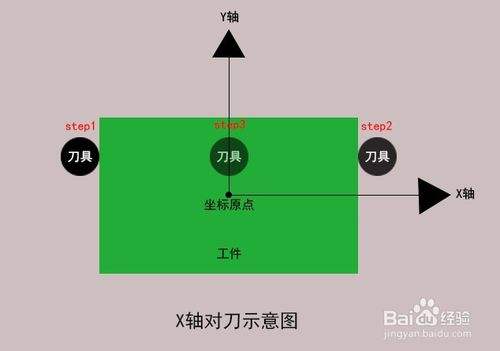

(1)x,y向对刀。
①将工件通过夹具装在工作台上,装夹时,工件的四个侧面都应留出对刀的位置。
②启动主轴中速旋转,快速移动工作台和主轴,让刀具快速移动到靠近工件左侧有一定安全距离的位置,然后降低速度移动至接近工件左侧。
③靠近工件时改用微调操作(一般用0.01mm)来靠近,让刀具慢慢接近工件左侧,使刀具恰好接触到工件左侧表面(观察,听切削声音、看切痕、看切屑,只要出现一种情况即表示刀具接触到工件),再回退0.01mm。记下此时机床坐标系中显示的坐标值,如-240.500。
④沿z正方向退刀,至工件表面以上,用同样方法接近工件右侧,记下此时机床坐标系中显示的坐标值,如-340.500。
⑤据此可得工件坐标系原点在机床坐标系中坐标值为{-240.500+(-340.500)}/2=-290.500。
⑥同理可测得工件坐标系原点在机床坐标系中的坐标值。
(2)z向对刀。
①将刀具快速移至工件上方。
②启动主轴中速旋转,快速移动工作台和主轴,让刀具快速移动到靠近工件上表面有一定安全距离的位置,然后降低速度移动让刀具端面接近工件上表面。
③靠近工件时改用微调操作(一般用0.01mm)来靠近,让刀具端面慢慢接近工件表面(注意刀具特别是立铣刀时最好在工件边缘下刀,刀的端面接触工件表面的面积小于半圆,尽量不要使立铣刀的中心孔在工件表面下刀),使刀具端面恰好碰到工件上表面,再将轴再抬高,记下此时机床坐标系中的z值,-140.400,则工件坐标系原点W在机床坐标系中的坐标值为-140.400。
(3)将测得的x,y,z值输入到机床工件坐标系存储地址G5*中(一般使用G54~G59代码存储对刀参数)。
(4)进入面板输入模式(MDI),输入“G5*”,按启动键(在自动模式下),运行G5*使其生效。
(5)检验对刀是否正确。

2、塞尺、标准芯棒、块规对刀法
此法与试切对刀法相似,只是对刀时主轴不转动,在刀具和工件之间加人塞尺(或标准芯棒、块规),以塞尺恰好不能自由抽动为准,注意计算坐标时这样应将塞尺的厚度减去。因为主轴不需要转动切削,这种方法不会在工件表面留下痕迹,但对刀精度也不够高。

3、采用寻边器、偏心棒和轴设定器等工具对刀法
操作步骤与采用试切对刀法相似,只是将刀具换成寻边器或偏心棒。这是最常用的方法。效率高,能保证对刀精度。使用寻边器时必须小心,让其钢球部位与工件轻微接触,同时被加工工件必须是良导体,定位基准面有较好的表面粗糙度。z轴设定器一般用于转移(间接)对刀法。

4、转移(间接)对刀法
加工一个工件常常需要用到不止一把刀,第二把刀的长度与第一把刀的装刀长度不一样,需要重新对零,但有时零点被加工掉,无法直接找回零点,或不容许破坏已加工好的表面,还有某些刀具或场合不好直接对刀,这时候可采用间接找零的方法。
(1)对第一把刀
①对第一把刀的时仍然先用试切法、塞尺法等。记下此时工件原点的机床坐标z1。第一把刀加工完后,停转主轴。
②把对刀器放在机床工作台平整台面上(如虎钳大表面)。
③在手轮模式下,利用手摇移动工作台至适合位置,向下移动主轴,用刀的底端压对刀器的顶部,表盘指针转动,最好在一圈以内,记下此时轴设定器的示数并将相对坐标轴清零。
④确抬高主轴,取下第一把刀。
(2)对第二把刀。
①装上第二把刀。
②在手轮模式下,向下移动主轴,用刀的底端压对刀器的顶部,表盘指针转动,指针指向与第一把刀相同的示数A位置。
③记录此时轴相对坐标对应的数值z0(带正负号)。
④抬高主轴,移走对刀器。
⑤将原来第一把刀的G5*里的z1坐标数据加上z0 (带正负号),得到一个新的坐标。
⑥这个新的坐标就是要找的第二把刀对应的工件原点的机床实际坐标,将它输人到第二把刀的G5*工作坐标中,这样,就设定好第二把刀的零点。其余刀与第二把刀的对刀方法相同。
注:如果几把刀使用同一G5*,则步骤⑤,⑥改为把z0存进二号刀的长度参数里,使用第二把刀加工时调用刀长补正G43H02即可。

5、顶尖对刀法
(1)x,y向对刀。
①将工件通过夹具装在机床工作台上,换上顶尖。
②快速移动工作台和主轴,让顶尖移动到近工件的上方,寻找工件画线的中心点,降低速度移动让顶尖接近它。
③改用微调操作,让顶尖慢慢接近工件画线的中心点,直到顶尖尖点对准工件画线的中心点,记下此时机床坐标系中的x, y坐标值。
(2)卸下顶尖,装上铣刀,用其他对刀方法如试切法、塞尺法等得到z轴坐标值。

6、百分表(或千分表)对刀法
百分表(或千分表)对刀法(一般用于圆形工件的对刀)
(1)x,y向对刀。
将百分表的安装杆装在刀柄上,或将百分表的磁性座吸在主轴套筒上,移动工作台使主轴中心线(即刀具中心)大约移到工件中心,调节磁性座上伸缩杆的长度和角度,使百分表的触头接触工件的圆周面,(指针转动约0.1mm)用手慢慢转动主轴,使百分表的触头沿着工件的圆周面转动,观察百分表指针的便移情况,慢慢移动工作台的轴和轴,多次反复后,待转动主轴时百分表的指针基本在同一位置(表头转动一周时,其指针的跳动量在允许的对刀误差内,如0.02mm),这时可认为主轴的中心就是轴和轴的原点。
(2)卸下百分表装上铣刀,用其他对刀方法如试切法、塞尺法等得到z轴坐标值。

7、专用对刀器对刀法
传统对刀方法有安全性差(如塞尺对刀,硬碰硬刀尖易撞坏)占用机时多(如试切需反复切量几次),人为带来的随机性误差大等缺点,已经适应不了数控加工的节奏,更不利于发挥数控机床的功能。
用专用对刀器对刀有对刀精度高、效率高、安全性好等优点,把繁琐的靠经验保证的对刀工作简单化了,保证了数控机床的高效高精度特点的发挥,已成为数控加工机上解决刀具对刀不可或缺的一种专用工具。
